Menghina frontala cu eliberare rapida Veritas 05G34.01 este proiectata pentru bancurile de lucru utilizate in tamplarie si prelucrarea lemnului, oferind o combinatie intre forta de strangere, precizie si reglare rapida.

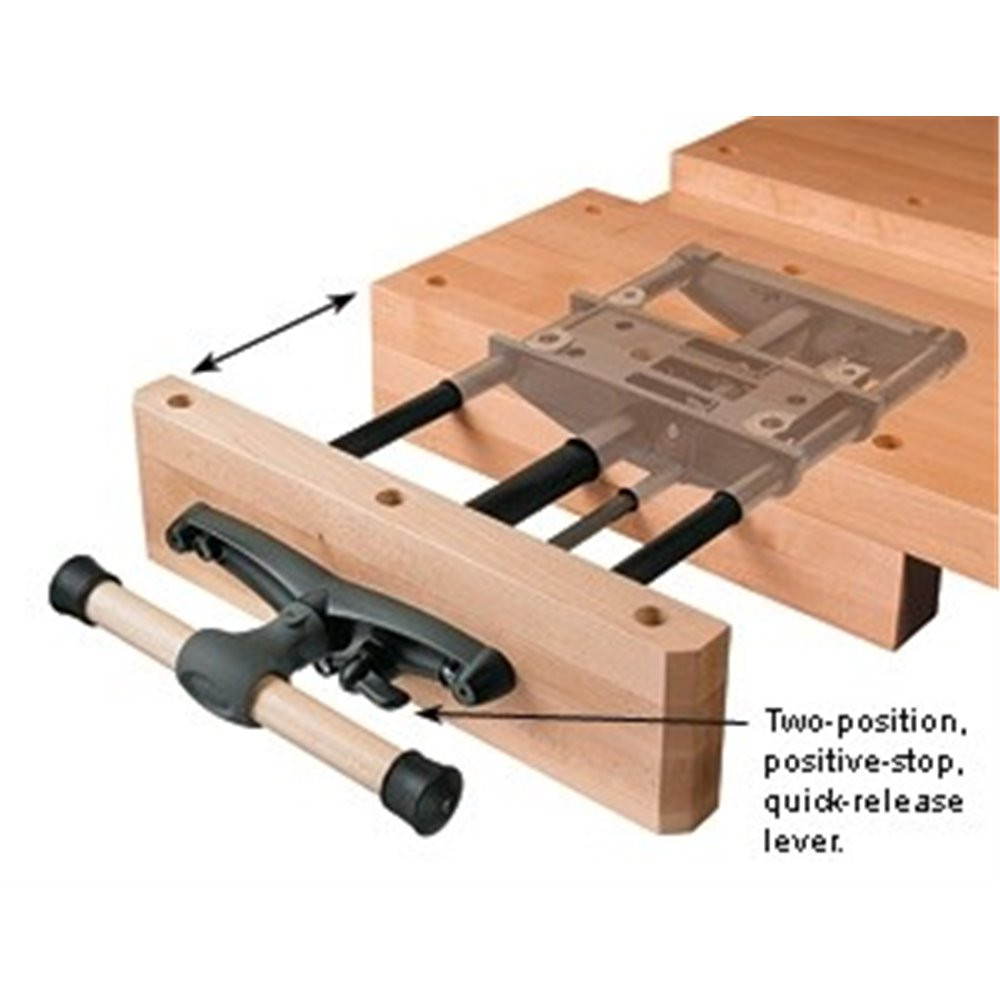

Mecanismul de eliberare rapida este actionat printr-o maneta cu cama care permite cuplarea sau decuplarea instantanee a surubului cu filet Acme. Astfel, falca menghinei poate fi deplasata rapid in pozitia dorita, fara a fi necesara rotirea repetata a manerului.

Dupa pozitionarea piesei, mecanismul permite aplicarea unei forte de pana la 400 lb, fiind potrivit atat pentru operatiuni de strangere, cat si pentru departarea controlata a pieselor.

Surubul cu filet Acme asigura o functionare robusta si precisa, iar mecanismul ofera o cursa totala de 12-1/4", din care trebuie scazuta grosimea falcii din lemn si a sortului bancului de lucru.

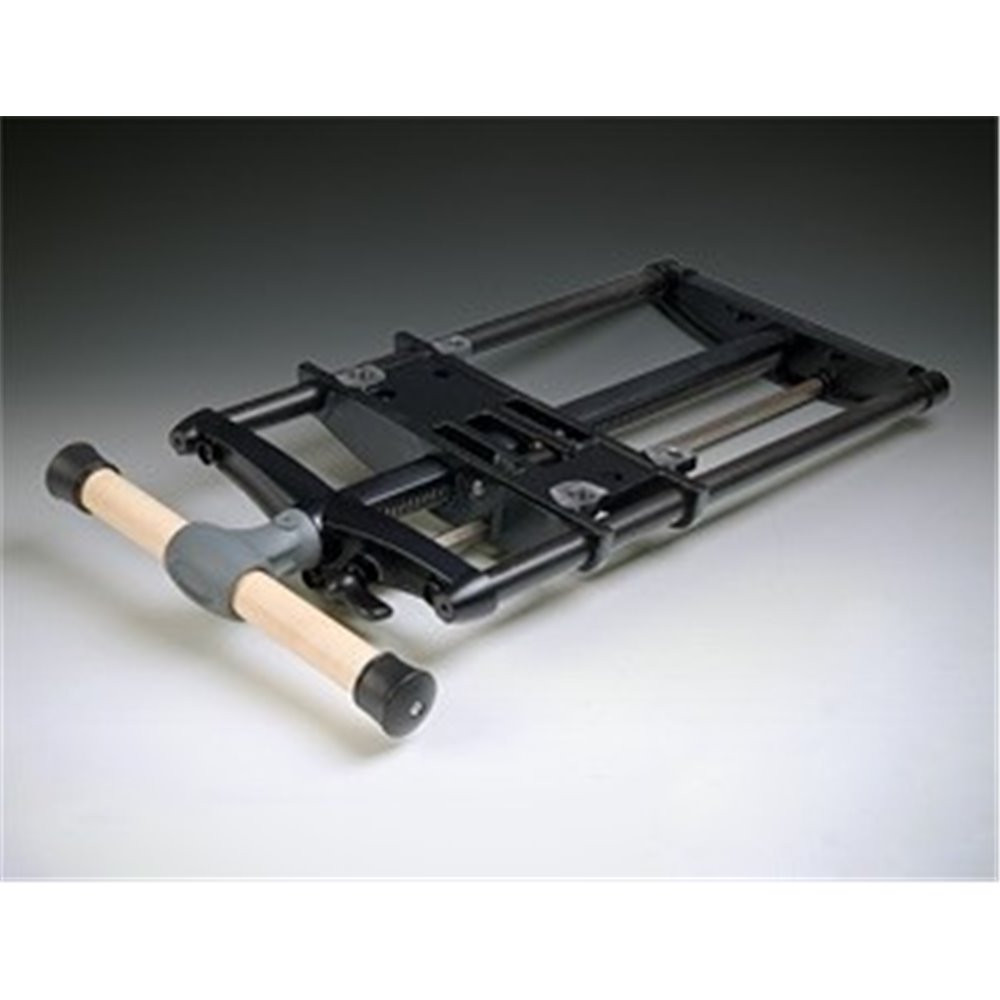

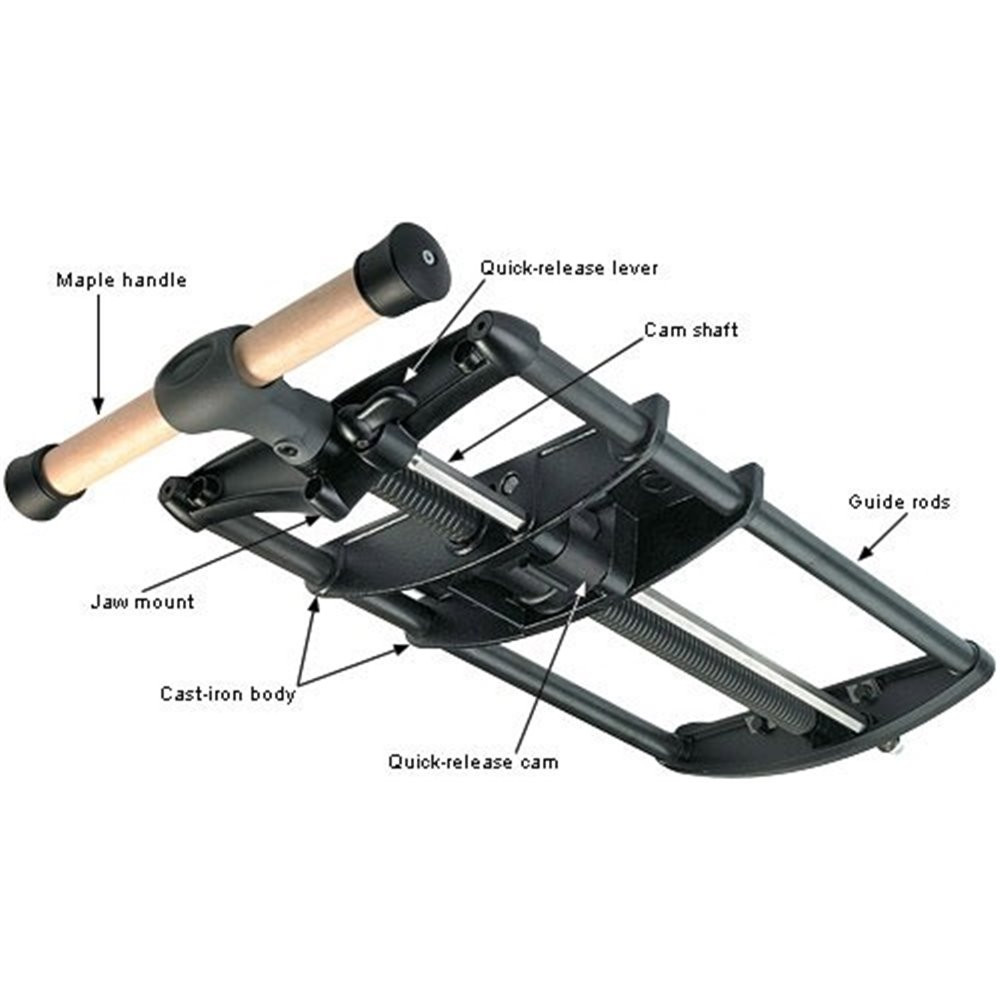

Corpul principal este realizat din fonta nodulara, capetele mecanismului sunt fabricate din aliaj de zinc, iar tijele si barele de ghidare sunt din otel. Manerul este realizat din lemn de artar.

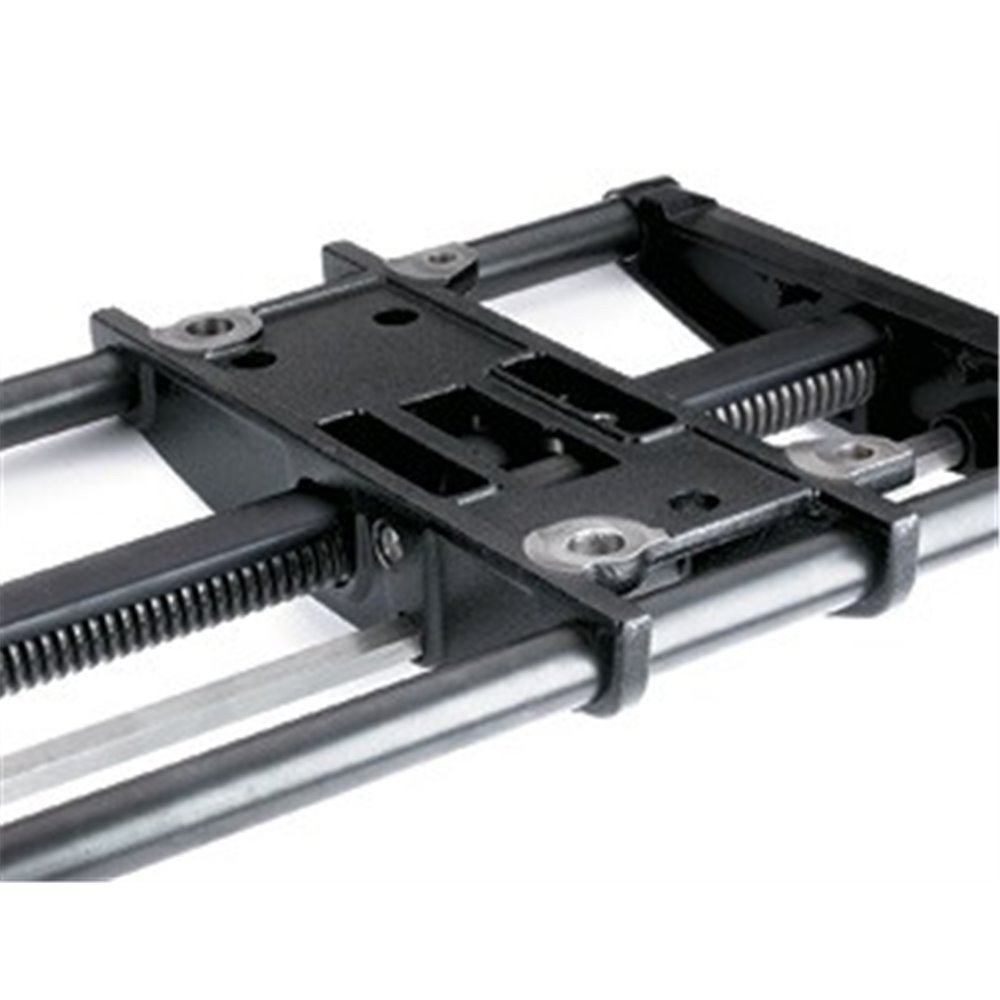

Tolerantele precise ale corpului contribuie la reducerea inclinarii falcii chiar si atunci cand menghina este utilizata la extensie maxima. Pentru protectia mecanismului, surubul este acoperit cu un profil din aluminiu extrudat, care impiedica patrunderea rumegusului si a altor impuritati in mecanism. De asemenea, protectia impiedica piesa de lucru sa intre in contact cu surubul lubrifiat.

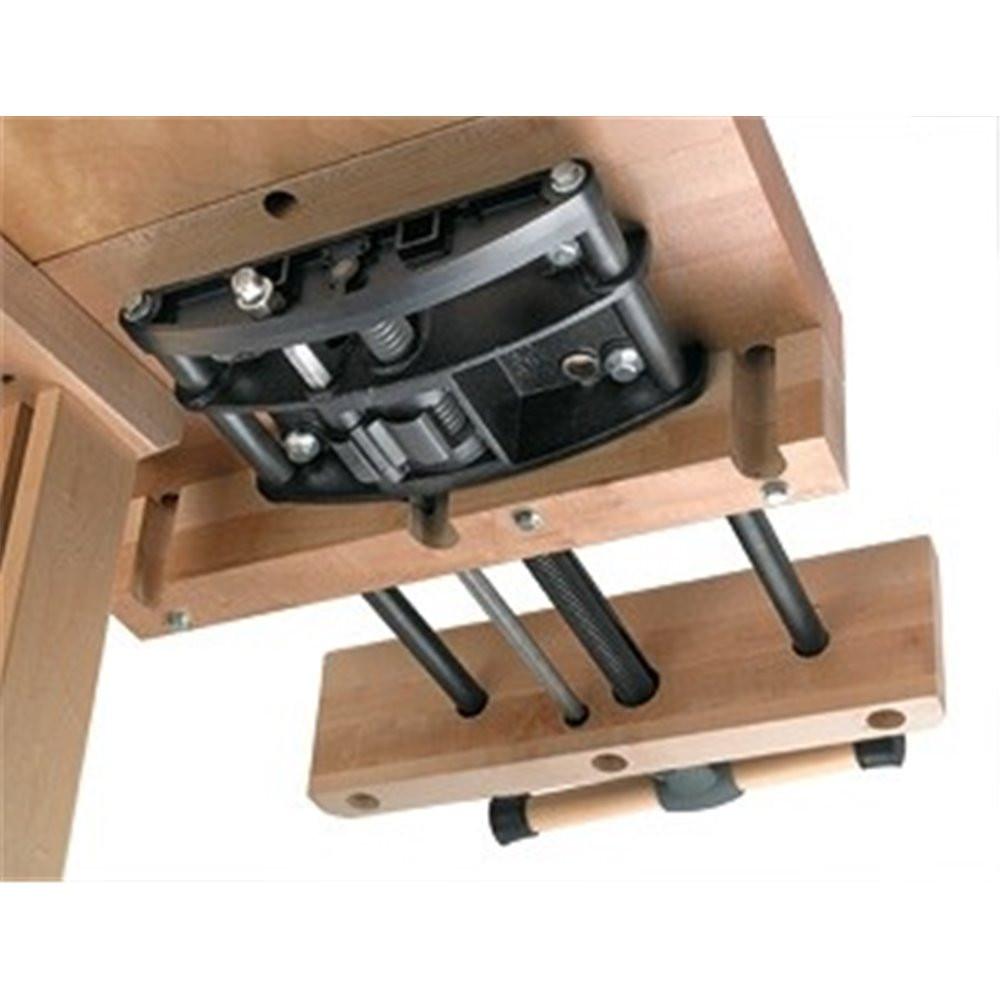

Menghina necesita o zona libera de montaj sub banc de minimum 12" latime si 16" adancime, luand in calcul un sort al bancului cu grosimea de 2" si o falca din lemn cu grosimea de 1-3/4".

Produsul este livrat cu instructiuni si elemente de montaj. Optional, poate fi utilizat impreuna cu un set de protectii pentru falci din piele naturala, pentru fixarea mai sigura si protejarea suprafetei pieselor prelucrate.

Caracteristici principale

• Menghina frontala pentru banc de lucru
• Cod produs: 05G34.01
• Mecanism de eliberare rapida
• Maneta cu cama pentru cuplarea si decuplarea rapida a surubului
• Surub robust cu filet Acme
• Permite strangerea si departarea controlata a pieselor
• Forta maxima de lucru de pana la 400 lb
• Cursa totala a mecanismului de 12-1/4"
• Corp din fonta nodulara
• Capete din aliaj de zinc
• Tije si bare de ghidare din otel
• Maner din lemn de artar
• Tolerante precise pentru reducerea inclinarii falcii
• Protectie din aluminiu extrudat pentru surub
• Protectia impiedica patrunderea rumegusului in mecanism
• Livrata cu instructiuni si elemente de montaj
• Potrivita pentru bancuri profesionale de tamplarie
• Fabricata in Canada

Specificatii tehnice

• Tip produs: Menghina frontala pentru banc de lucru
• Model: Quick-Release Front Vise
• Cod produs: 05G34.01
• Mecanism: Eliberare rapida cu cama
• Tip filet: Acme
• Forta maxima: pana la 400 lb / aprox. 181 kgf
• Cursa totala mecanism: 12-1/4" / aprox. 311 mm
• Material corp: Fonta nodulara
• Material capete: Aliaj de zinc
• Material tije si bare ghidare: Otel
• Material maner: Lemn de artar
• Material protectie surub: Aluminiu extrudat
• Spatiu minim necesar pentru montaj:
  • Latime: 12" / aprox. 305 mm
  • Adancime: 16" / aprox. 406 mm
• Configuratie de referinta pentru montaj:
  • Grosime sort banc: 2" / aprox. 51 mm
  • Grosime falca lemn: 1-3/4" / aprox. 44 mm
• Continut pachet:
  • menghina frontala
  • maner
  • elemente de montaj
  • instructiuni de instalare
• Tara de fabricatie: Canada
