Dispozitiv de gaurire pentru suporturi de rafturi Veritas 05J0303

Descriere

Descriere completa

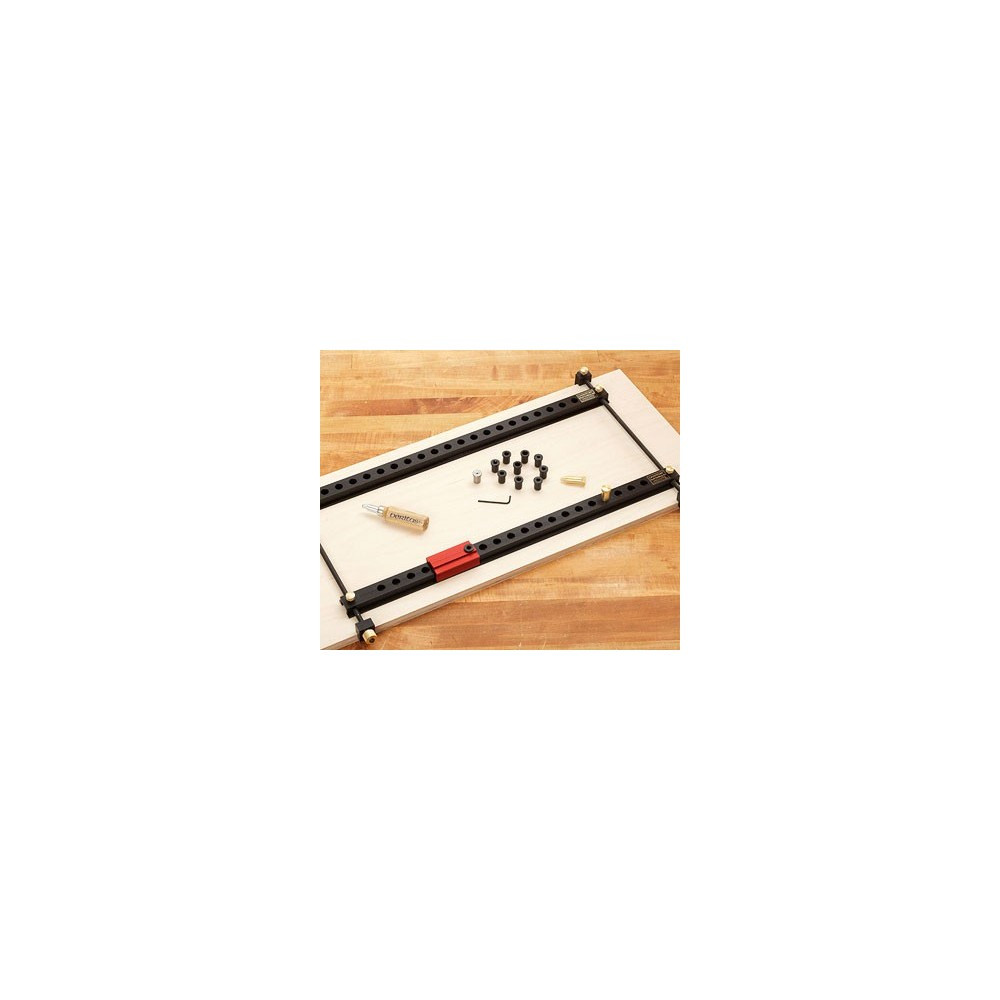

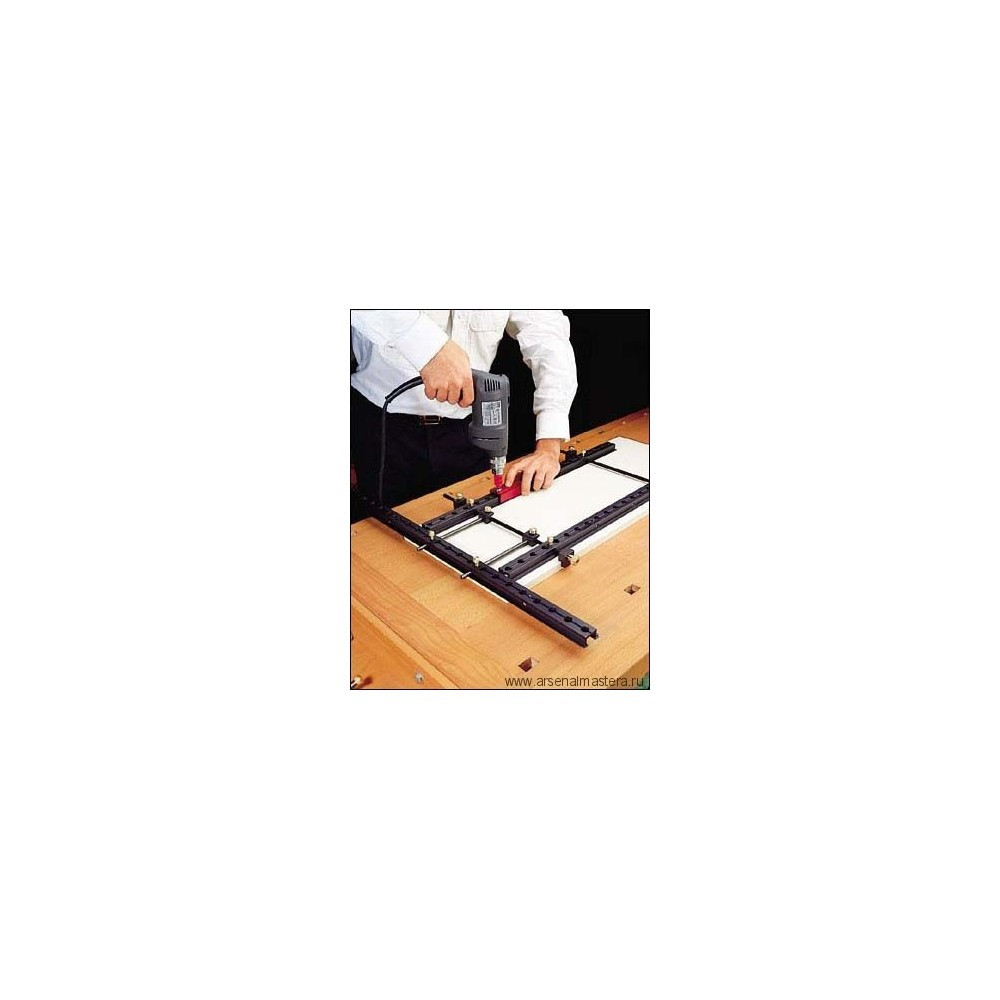

Dispozitivul de gaurire Veritas 05J0303 este destinat realizarii rapide si precise a gaurilor pentru suporturile de rafturi. Sinele dispozitivului pot fi pozitionate la distanta dorita fata de marginea piesei si fixate cu suruburile de reglare de pe tijele de prindere.

Constructia dispozitivului permite obtinerea unor gauri perfect aliniate si distantate uniform. Cei doi pini de indexare au varfuri conice si se fixeaza in gaurile deja realizate, permitand deplasarea dispozitivului si continuarea gauririi cu acelasi pas, fara masuratori repetate.

Cele doua sine de 24" sunt prevazute fiecare cu 20 de gauri dispuse la intervale de 1". Suportul pentru bucsa se pozitioneaza in fiecare gaura si poate fi deplasat de-a lungul sinelor.

Bucsele de ghidare au lungimea de 13/16", ceea ce permite realizarea gaurilor perpendicular, la exact 90° fata de suprafata piesei.

Dispozitivul este livrat cu tije standard de prindere pentru materiale cu latimea de pana la 12", 11 bucse si un dorn de 7 mm pentru montarea suporturilor cu manson. Pentru materiale mai late sunt disponibile separat tijele lungi pentru pana la 24" si tijele extra-lungi pentru pana la 36".

Caracteristici principale

• Dispozitiv pentru gaurirea suporturilor de rafturi
• Doua sine de 24"
• 20 de gauri pe fiecare sina, dispuse la intervale de 1"
• Pini dubli de indexare cu varf conic
• Permite gaurirea succesiva cu pas constant
• Bucse de ghidare cu lungimea de 13/16"
• Gaurire perpendiculara la 90° fata de suprafata
• 11 bucse incluse
• Dorn de 7 mm cu maner din lemn inclus
• Tije standard pentru materiale de pana la 12" latime
• Tije lungi si extra-lungi disponibile separat
• Fabricat in Canada

Specificatii tehnice

• Producator: Veritas
• Cod produs: 05J0303
• Tip produs: dispozitiv de gaurire pentru suporturi de rafturi
• Material sine si corp: aluminiu anodizat
• Material pini de indexare si butoane: alama
• Material bucse: otel calit
• Material tije: otel cu finisaj ferro-black
• Culoare/finisaj: negru si alama
• Lungime sine: 24" / aprox. 610 mm
• Numar gauri pe sina: 20
• Distanta intre gauri: 1" / aprox. 25,4 mm
• Lungime bucse: 13/16" / aprox. 20,6 mm
• Diametru piese de lucru cu tije standard: pana la 12" / aprox. 305 mm
• Tara de fabricatie: Canada
• Cantitate: 1 kit

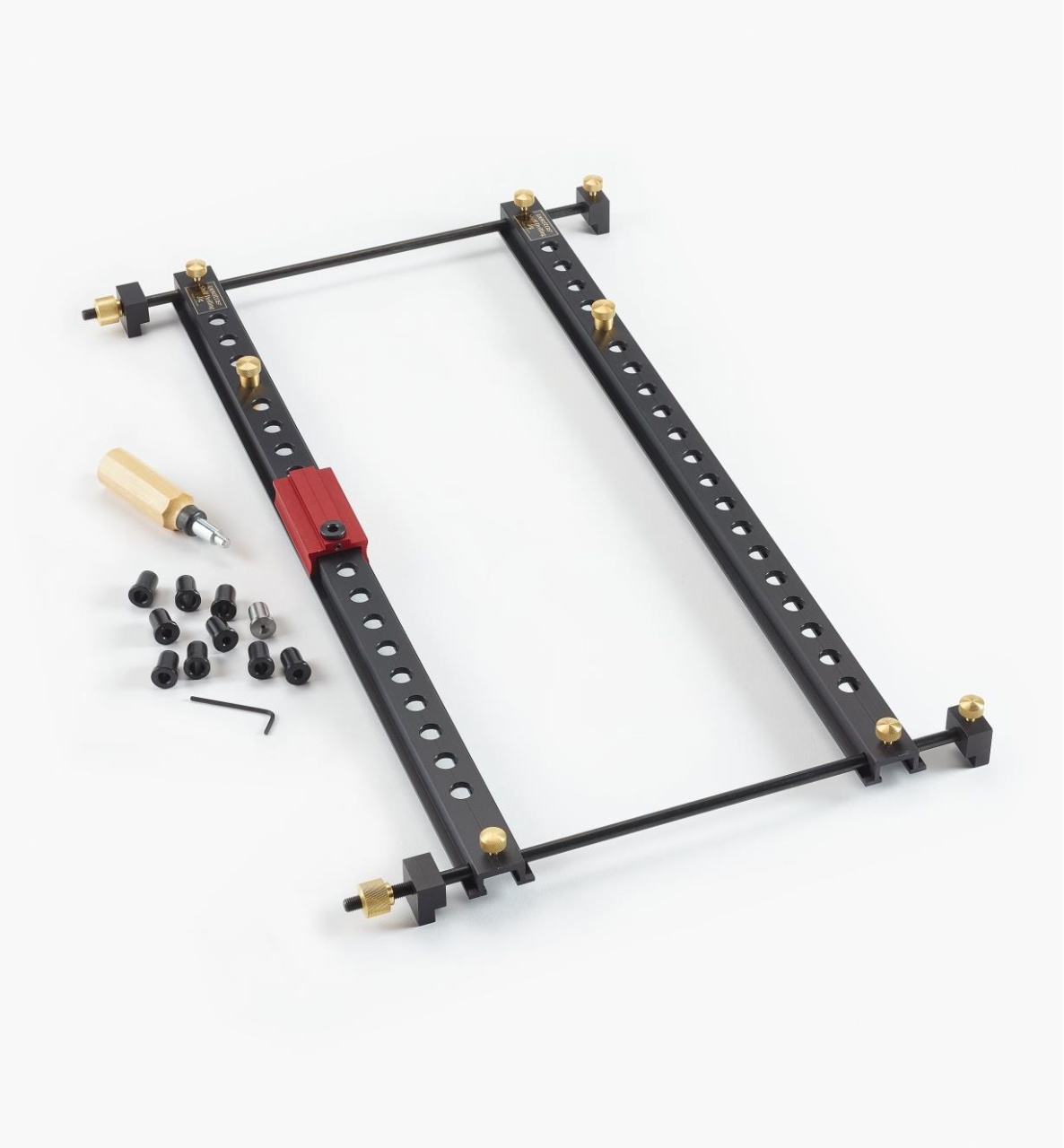

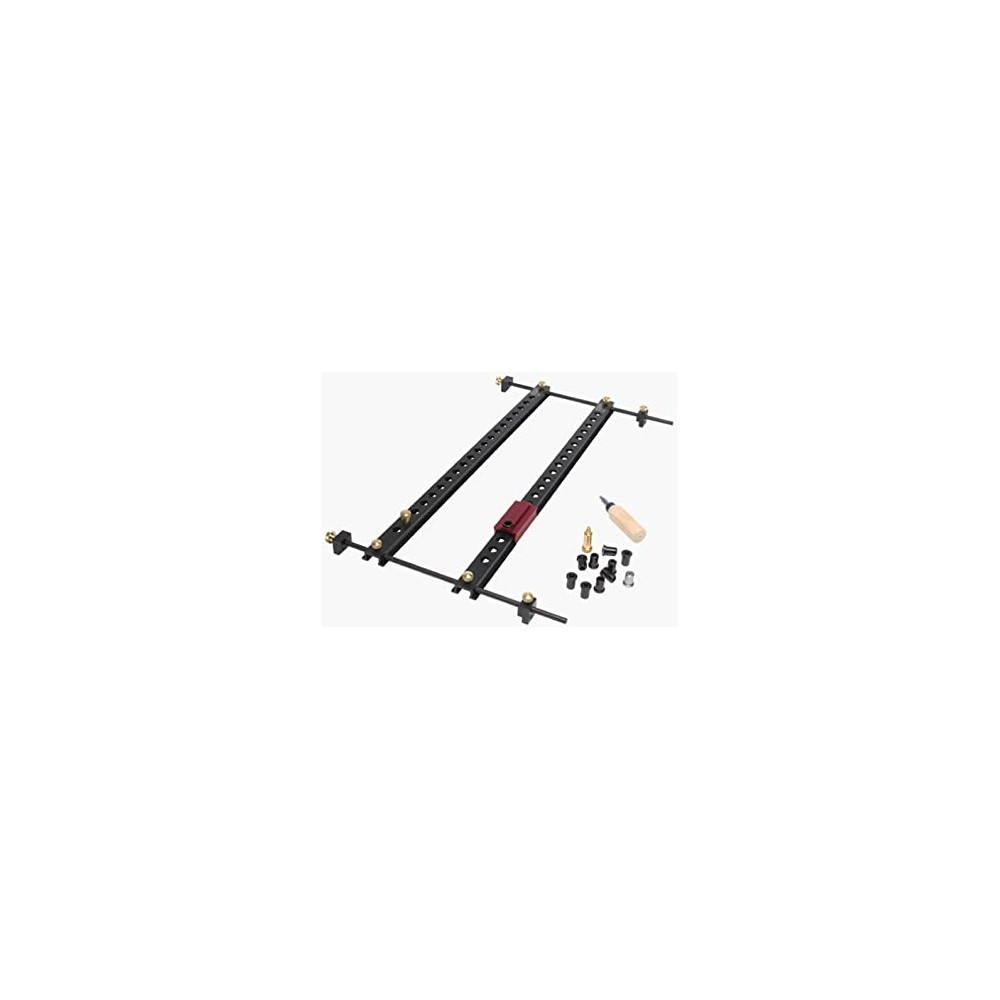

Continut pachet

• 1 x dispozitiv de gaurire Veritas 05J0303
• 11 x bucse de ghidare:
  • 5 mm
  • 6 mm
  • 6,75 mm
  • 7 mm
  • 7,5 mm
  • 8 mm (5/16")
  • 9 mm
  • 7/32"
  • 1/4"
  • 3/8"
  • 1 x bucsa moale, pentru realizarea unei dimensiuni personalizate
• 1 x dorn pentru montarea mansoanelor, 7 mm, cu maner din lemn
• Instructiuni

Nota

Pentru materiale cu latimea de peste 12", tijele standard pot fi inlocuite cu accesorii disponibile separat: tijele lungi 05J0315, pentru materiale de pana la 24", sau tijele extra-lungi 05J0330, pentru materiale de pana la 36".
