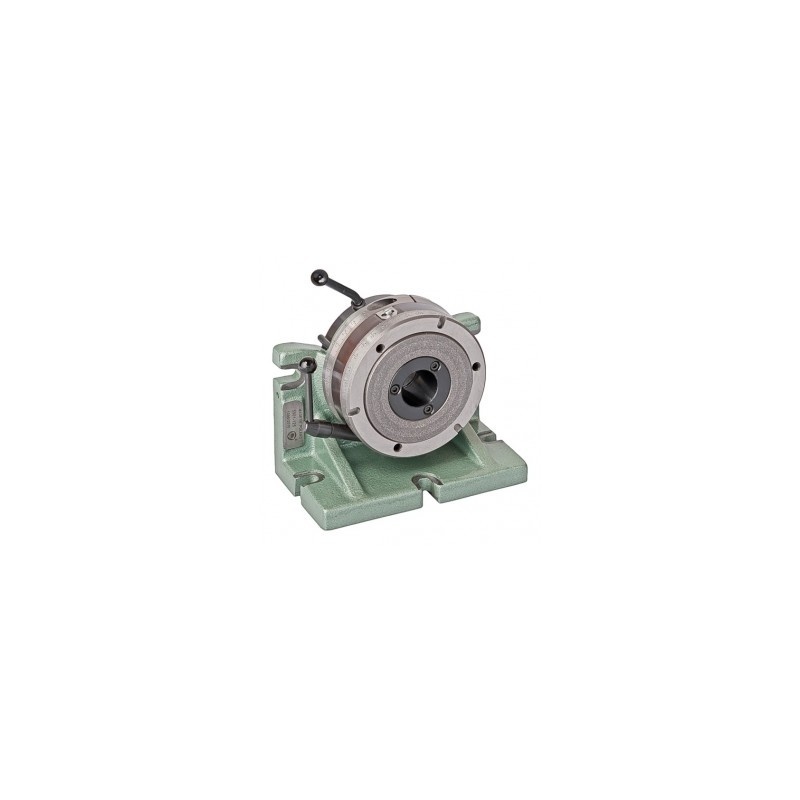

5901 Masa rotativa Bison

Descriere

Suprafete de lucru calite si rectificate pentru durata de utilizare marita in conditii de repetabilitate si precizie.

Proiectat pentru indexarea de precizie egala sau inegala in frezare, gaurire si operatii de prelucrare aferente

Mandrina nu este inclusa in tipul 5901

Va rugam sa alegeti mandrina dorita pentru utilizare cu tipul 5901 din tabel

Designul simplu si compact asigura doua tipuri de indexare:
1) indexare de baza - care se face cu ajutorul dispozitivului de captare in 2, 3, 4, 6, 8, 12 si 24 de divizii
2) indexare unghiulara - care poate fi realizata prin manson cu scara gradata la 360 ° in increment de 1 °
3) indexare alternativa - care poate fi realizata prin intermediul dispozitivului de prindere si a placii de separare modificabile specificate (cu Z = 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23 sau 24 unitati numar de divizii ).

Pentru a obtine numarul necesar de diviziuni inlocuiti placa Z = 24 cu una dintre placile specificate mai sus.

Precizia indexarii 2'

Adancimea reala a centrului conic alezat 0,02 mm

Culoare (de la baza la mandrina) 0,02 mm

Paralelism peste fata 0,02 mm

Concentricitatea flansei de montare cu mandrina de precizie sau standard 0,03 ÷ 0,06 mm

Placa divizata din otel aliat de inalta calitate, intarita si prelungita durata de viata a masinii

Corp din fonta

NOTA: Detalii tehnice gasiti in pagina de catalog la sectiunea DESCARCA FISIER
